Laser für verschiedene Anwendungen

Was ist ein Laser?

Ein Laser ist ein Gerät, das Licht in Form eines Laserstrahls erzeugt. Ein Laserstrahl unterscheidet sich von einem Lichtstrahl dadurch, dass seine Strahlen monochromatisch (eine Farbe haben), kohärent (dieselbe Frequenz und Wellenform haben) und kollimiert (in dieselbe Richtung gehen) sind.
Laser liefern diese „perfekten Informationen“, die ideal für Anwendungen sind, die eine hohe Präzision erfordern.

Nachfolgend finden Sie einen Auszug unserer gängigsten Lasermodelle samt Datenblättern mit technischen Spezifikationen.



Laser Produktkatalog (PDF)   Laser Produktkodierung

Unsere Laser-Produkte

Die folgenden fünf Laserserien bilden die Basis, aus denen wir die unterschiedlichsten Lasermodule, angepasst auf Ihre Anwendung, bauen. Bei der Auswahl IHRES LASERS spielen folgende Produktspezifikationen eine große Rolle:
Laserwellenlänge, Laserleistung, Primäre Eingangsspannung, Optik, Zuleitung und Spannungsquelle
Aus der Kombination dieser Kriterien lassen sich alleine aus den Standardkonfigurationen 11.592 verschiedene Laser bauen. Wenn wir auch die optionalen Konfigurationen hinzunehmen, können wir 101.188 verschiedene Varianten herstellen.
Da ist auch der passende Laser für Sie dabei. Und sollte das nicht so sein, entwickeln und bauen wir Ihnen ein exklusives Exemplar.

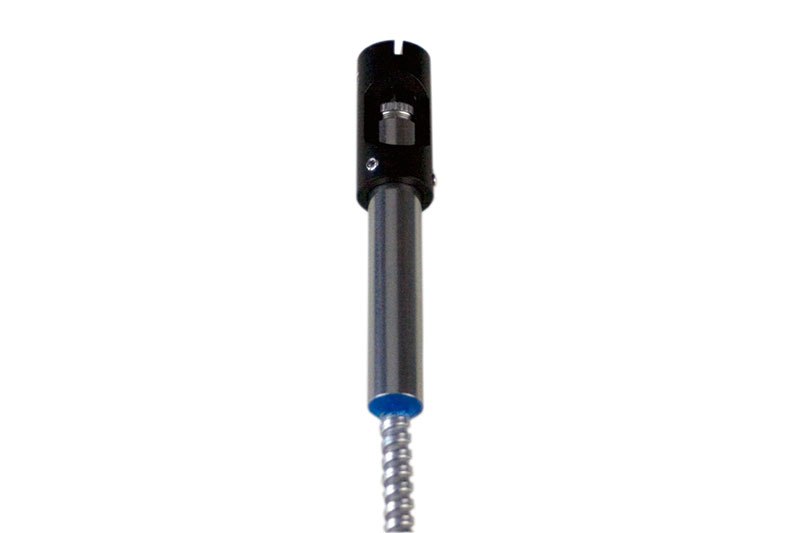

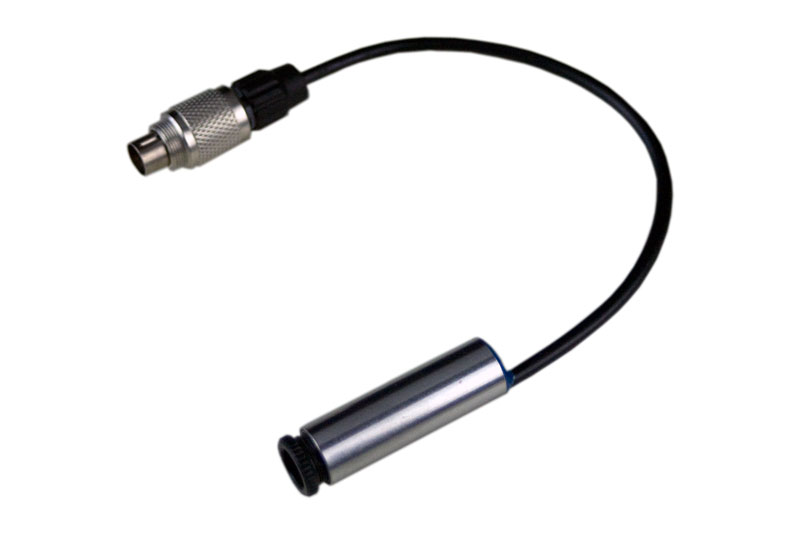

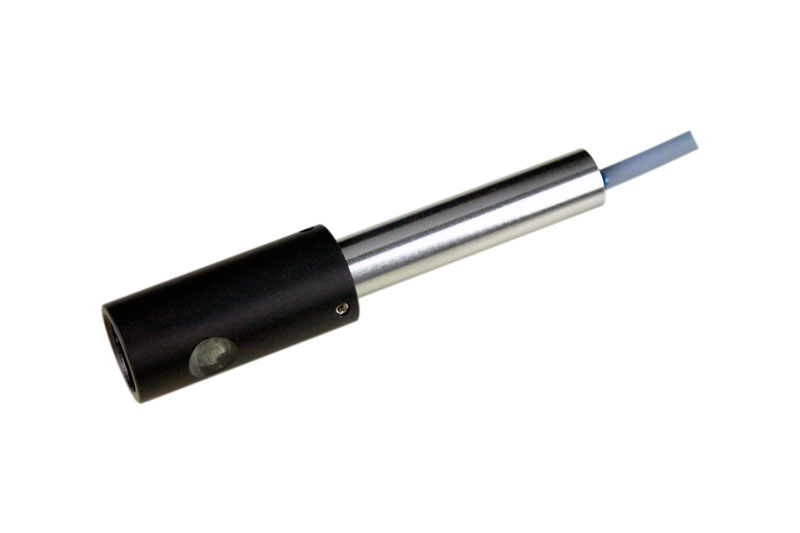

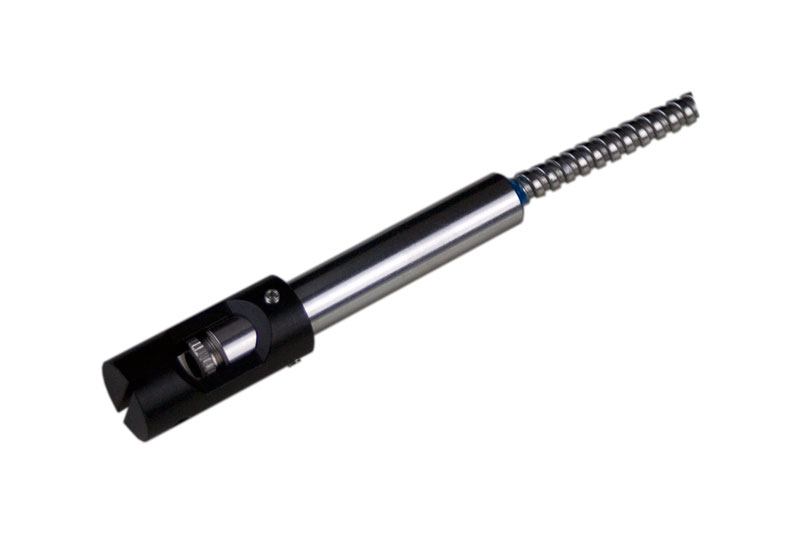

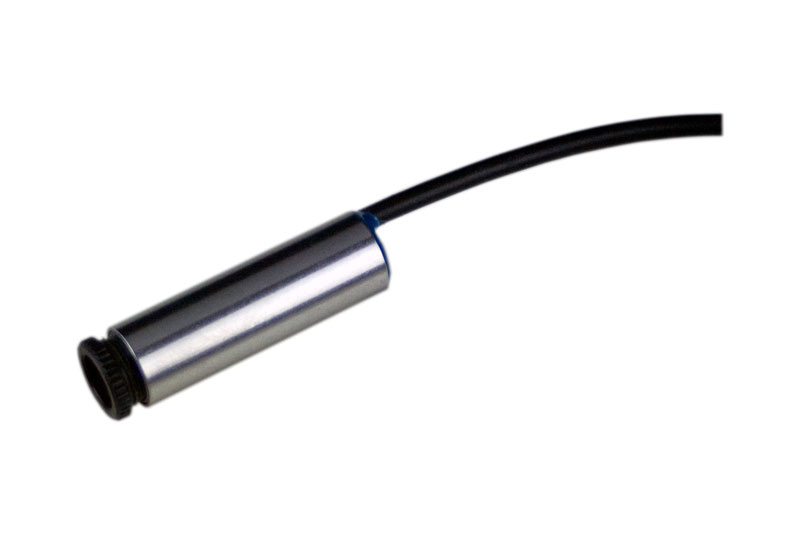

LDM-11

Serie LDM 11

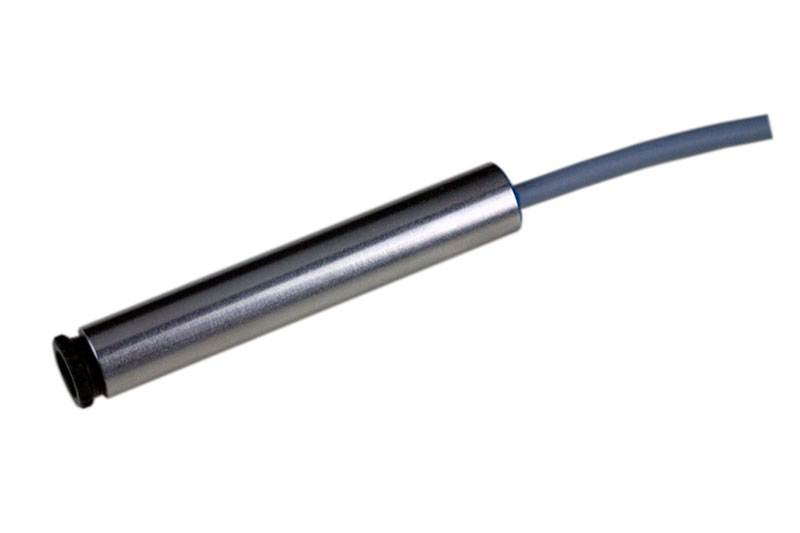

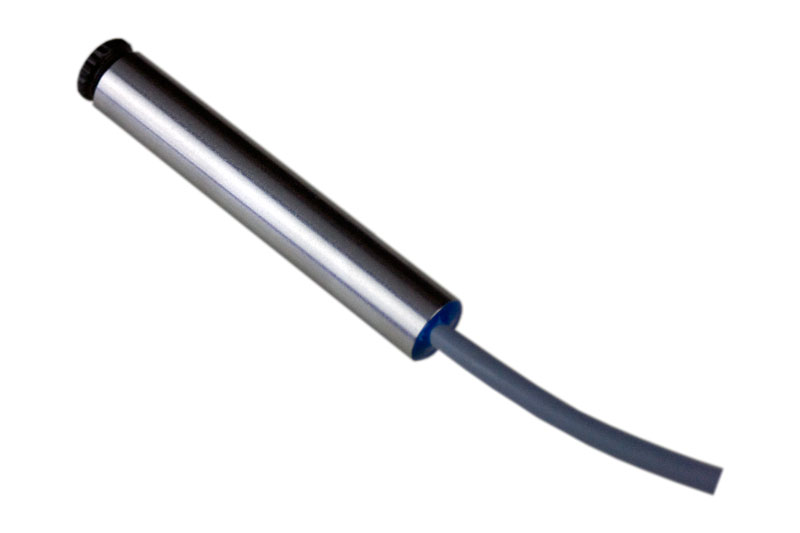

Bei dem LDM11 handelt es sich um unsere kleinste Laserserie mit den meisten Variationsmöglichkeiten und daraus resultierenden Anwendungen. Die geringen Abmessungen erlauben eine problemlose Integration in die kleinsten Maschinen und Anlagen. Diverse Varianten der Spannungsversorgung, Ausgangsleistung und Optikvarianten bieten optimale Eigenschaften für diverse Projektionen in Klein- und KleinstanwendungenAnwendungen:
Knopflochpositionierung, Stofflagenpositionierung, Druckpositionierung, Aufkleber Positionierung, Linienvorgabe, Pilotstrahl, Schnittpositionierung, Lagepositionierung, Kamera – Referenzstrahl, Kreuzpositionierung

BranchenTextil • Reifen • Holz • Kunststoff • Maschinenbau • Metallbau • Schweißindustrie • Medizintechnik • MesstechnikProduktdatenblatt

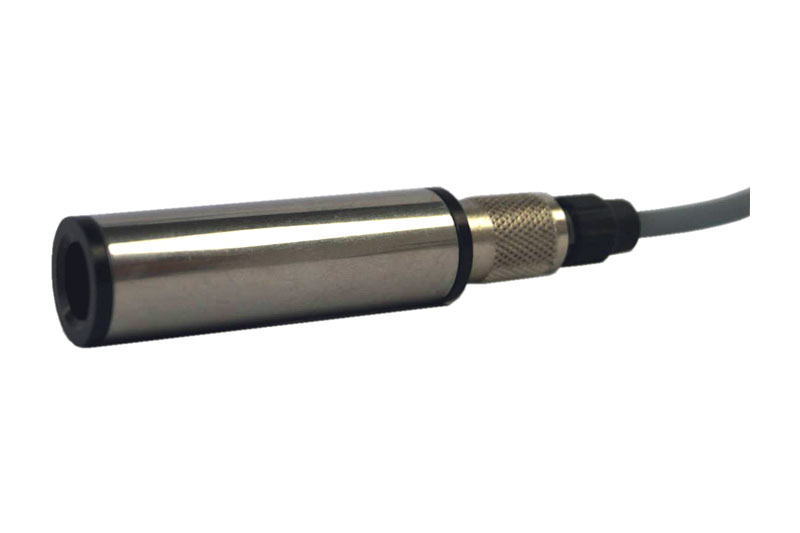

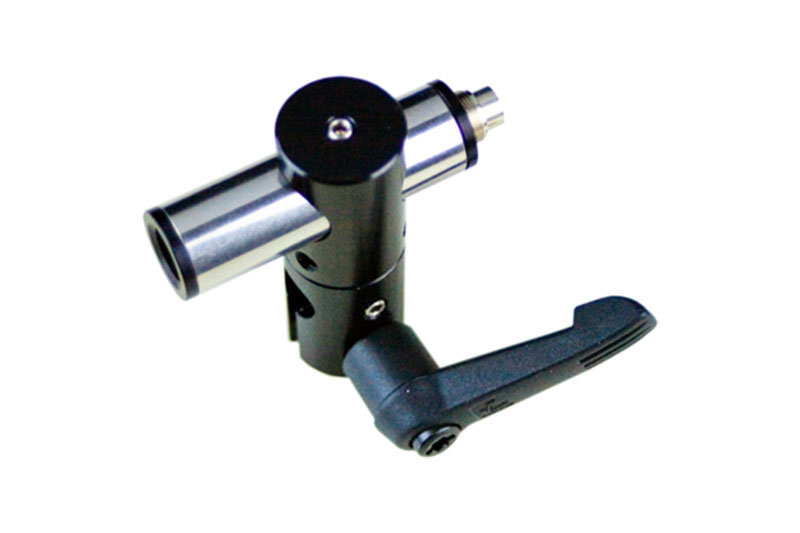

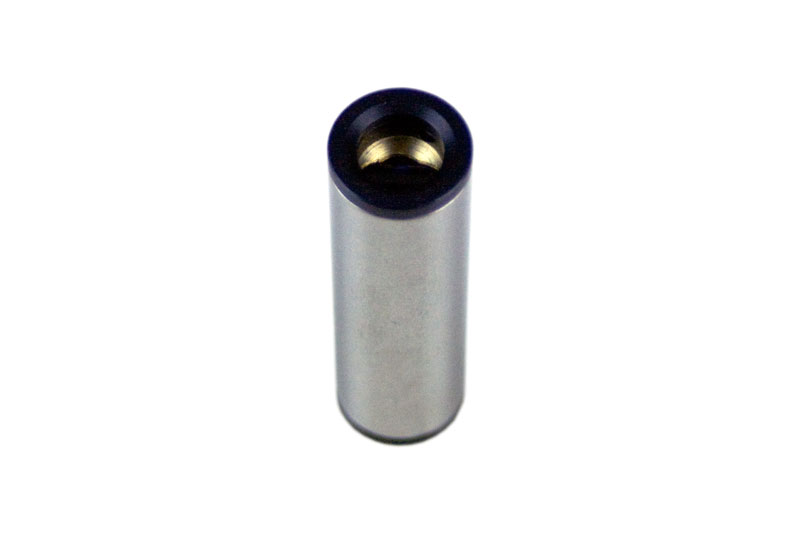

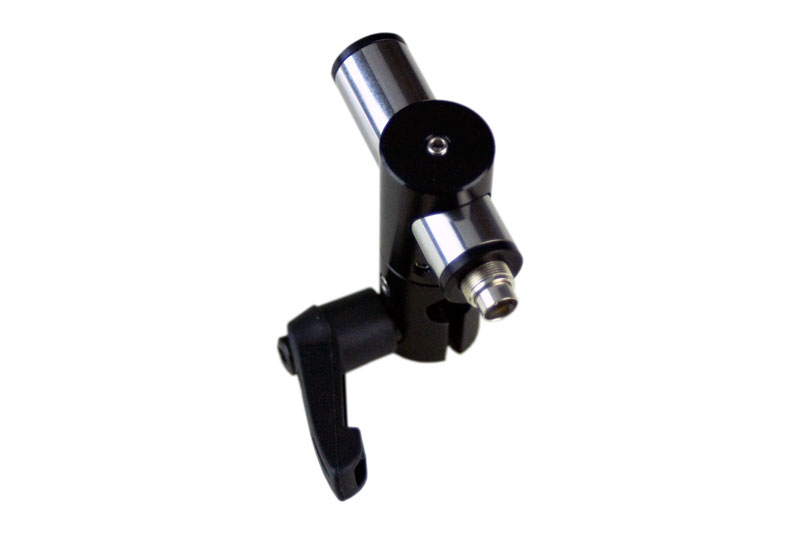

LDM15 Laser

Serie LDM15

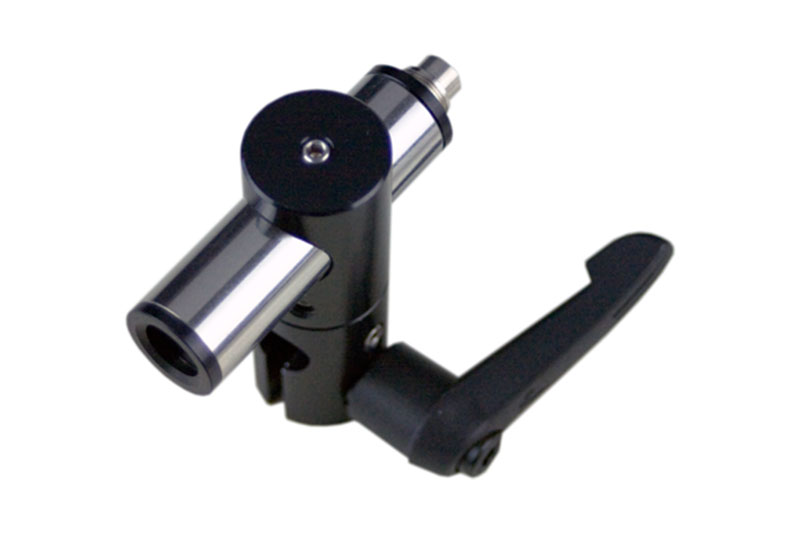

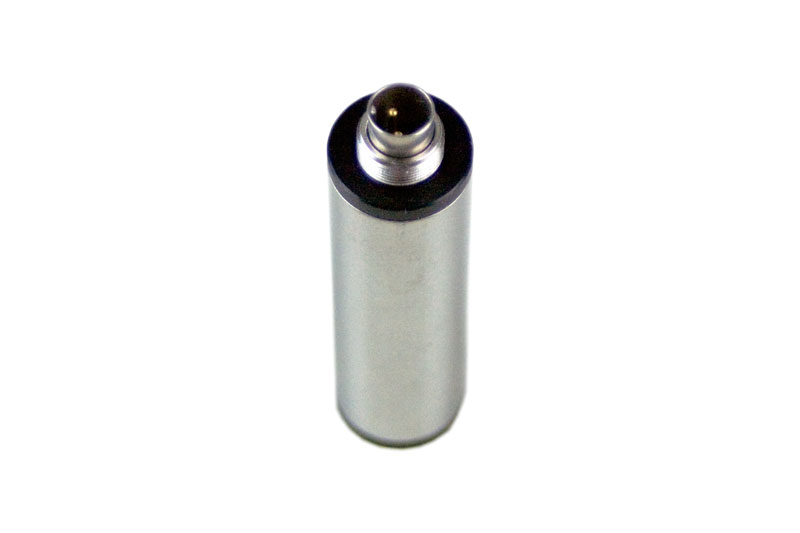

Der LDM15 ist ein kleines Lasermodul. Das Gehäuse besteht aus einem robusten, rostfreien Edelstahlrohr. Die kleinen Abmessungen von 50 mm x 15 mm 0 machen den LDM15 Positionierungslaser unempfindlich gegenüber Stößen und Erschütterungen. So ist er z.B. ideal zur Montage an Sägen und Fräsen geeignet, aber auch an Wickelautomaten oder anderen unzähligen Maschinen wird er tausendfach eingesetzt. Lieferbar ist der LDM15 als Punktlaser und Strichlaser. Auf Kundenwunsch sind auch andere Optiken wie Strichpunkt, Kreis, Kreuz und Fadenkreuz möglich. Die Halter H15-3D, H15-DK oder H15K-3D machen den LDM15 dreidimensional beweglich, so dass die Positionierung und Ausrichtung mit diesem Lasermodul besonders schnell und einfach von der Hand geht. Mit einer Ausgangsleistung von bis zu 10 mW wirft er trotz seiner geringen Abmessungen klare, präzise Markierungen auf die Oberfläche.

Anwendungsgebiete:
Patientenpositionierung, Stofflagenpositionierung, Druckpositionierung, Aufkleber Positionierung, Linienvorgabe, Pilotstrahl, Schnittpositionierung, Lagepositionierung, Kamera – Referenzstrahl, Kreuzpositionierung
Branchen:
Textil • Reifen • Holz • Kunststoff • Maschinenbau • Metallbau • Schweißindustrie • Medizintechnik • Messtechnik

Produktdatenblatt

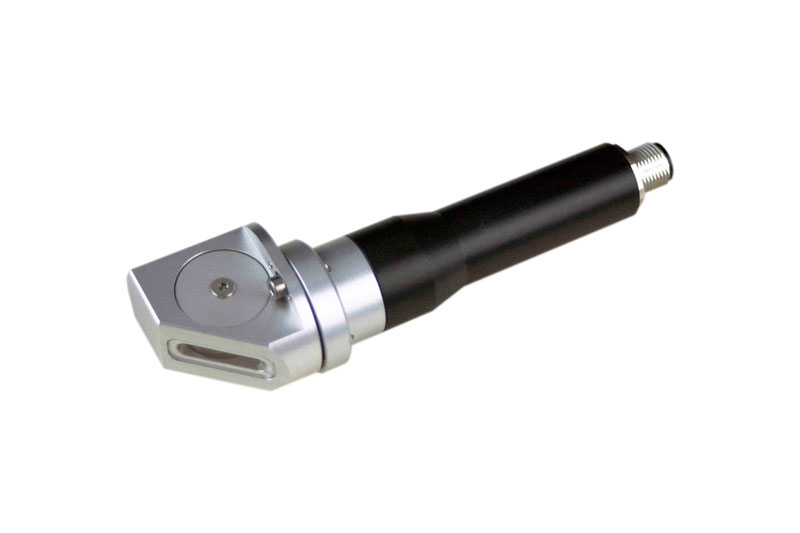

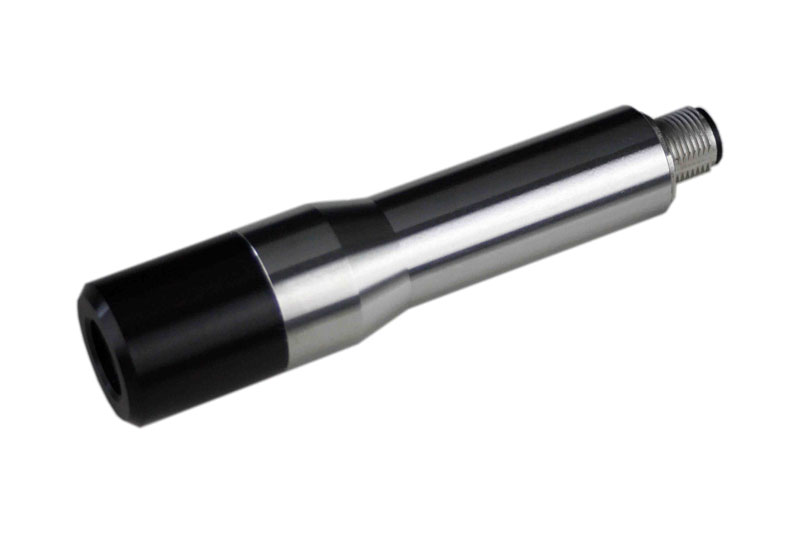

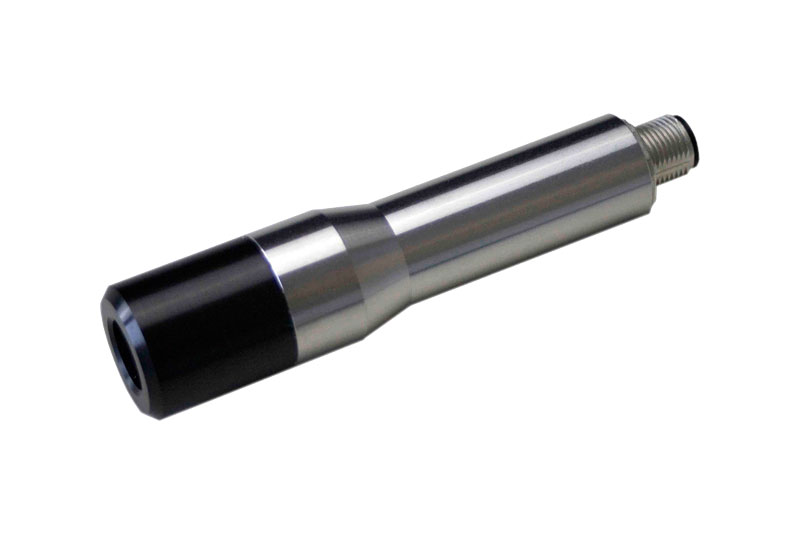

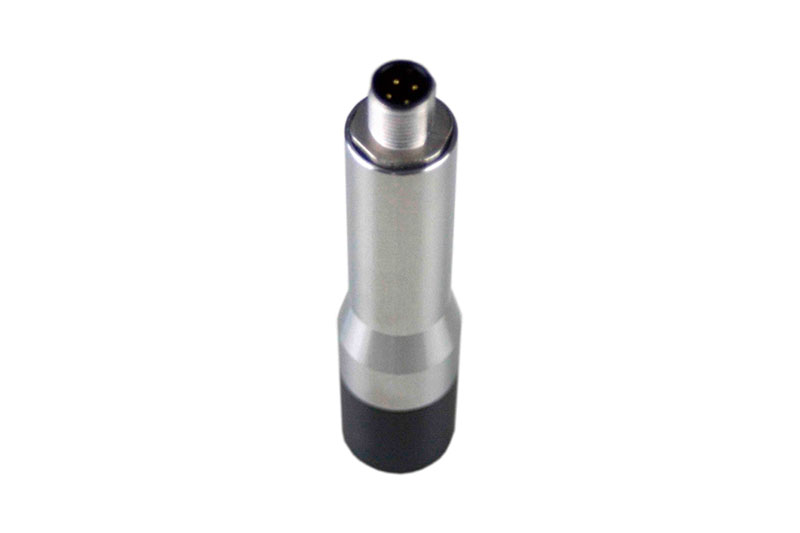

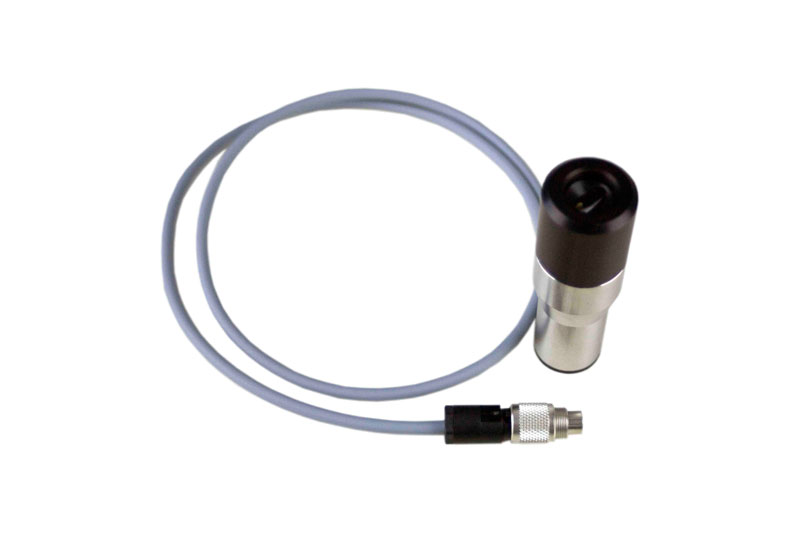

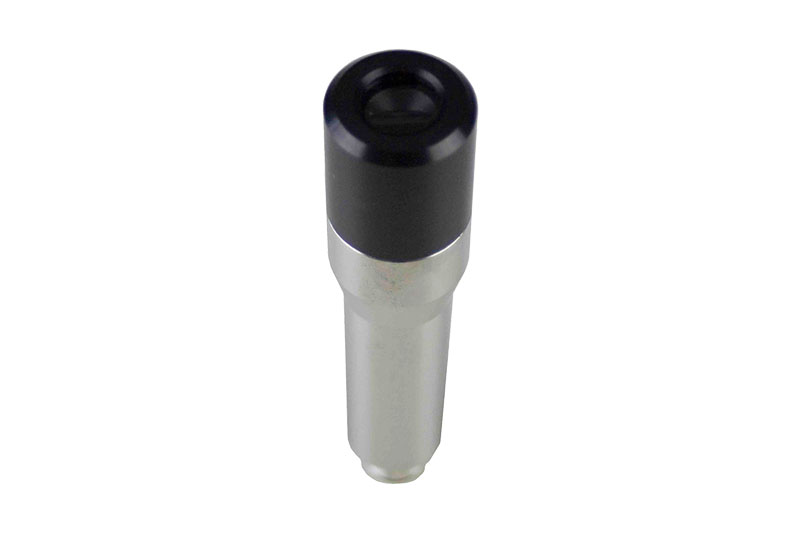

LDM2025

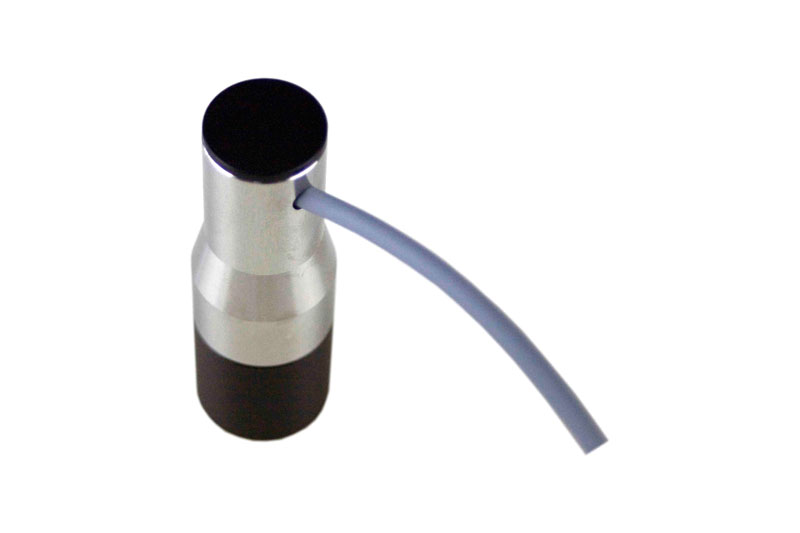

Serie LDM/VA2025

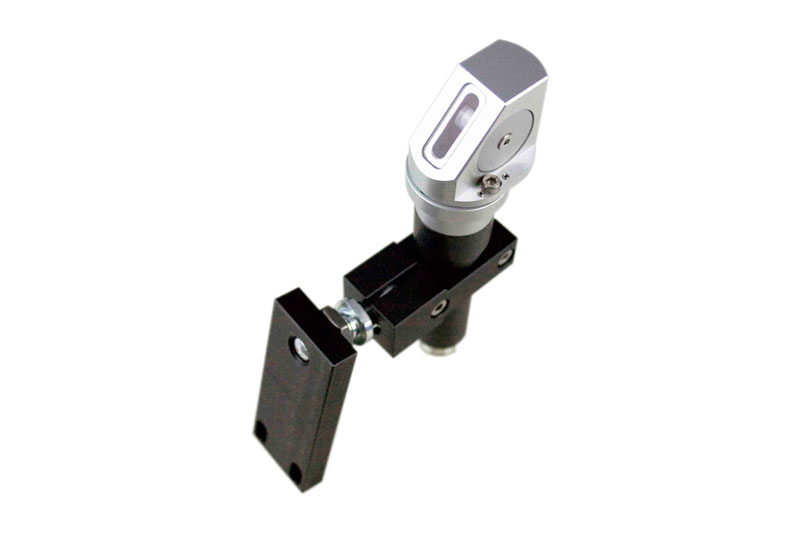

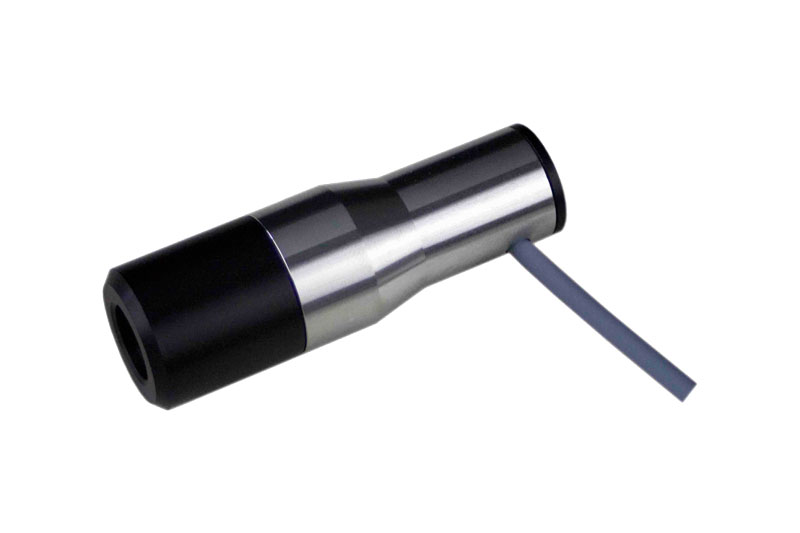

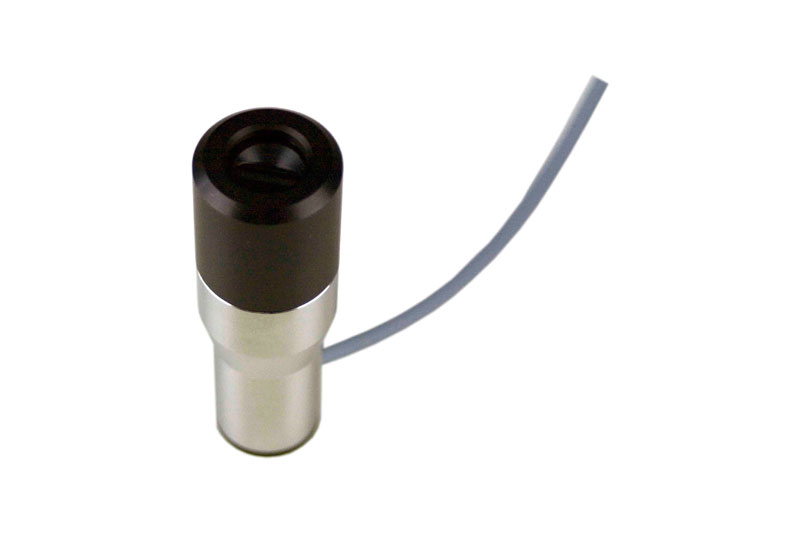

Linienlaser mit integriertem, hochwertigen DC/DC Wandler oder Weitbereichseingang für Kleinspannungen. Robustes Edelstahlgehäuse im 0 20/25 mm mit dicht abschließenden Endkappen aus eloxiertem Aluminium. Der Laser misst, je nach Ausführung zwischen 76 und 135 mm und ist somit sehr kompakt und unempfindlich gegenüber Schwingungen. Die LDM/VA2025 – Serie ist die Basis für hunderte verschiedener Laservarianten. Durch die verschiedenen Gehäuse -, Optik – und Wellenlängenvarianten sowie die hohe Ausgangsleistung bis zu 40 mW ist das Gerät kleiner und stärker als die meisten anderen Positionierungslaser. Aus diesem Baukasten lässt sich auch der optimale Laser für Ihre Anwendung kreieren
Anwendungsgebiete:
Druckpositionierung, Projektion von langen Linien, Aufkleber Positionierung, Pilotstrahl, Schnittpositionierung, Lagepositionierung, Kamera – Referenzstrahl, Kreuzpositionierung, Montagehilfe

Branchen:
Textil • Reifen • Holz • Kunststoff • Maschinenbau • Metallbau • Schweißindustrie • Medizintechnik • Messtechnik, LebensmittelindustrieProduktdatenblatt

ldm-qf40

Serie LDM/QF40

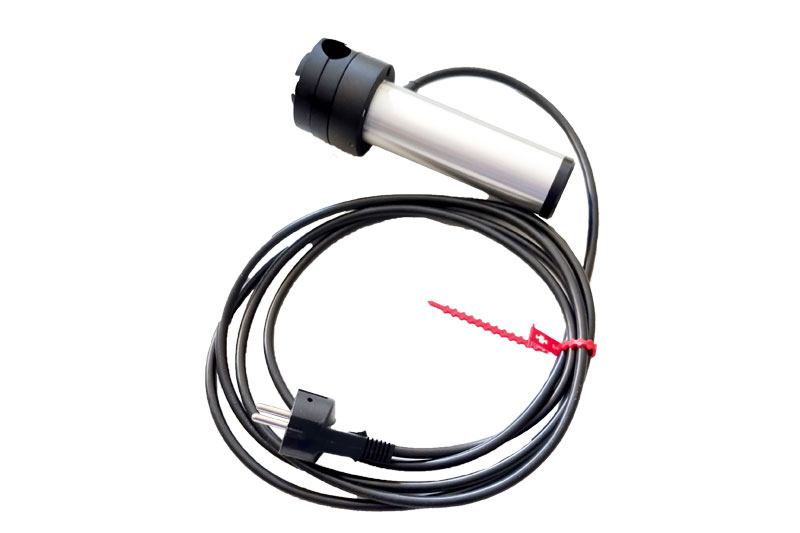

Der LDM/QF40 ist unser großes „low cost“ Linienlasermodul. Das robuste, aus Aluminium gefertigte Gehäuse hat einen Durchmesser von 40 mm und ist mitsamt dem integrierten Halter 184 mm lang. Die dicht abschließenden Endkappen bestehen aus eloxiertem Aluminium. Der integrierte Halter H40-QF macht das Lasermodul zweidimensional beweglich und hat eine Aufnahme für 22 ± 2 mm 0 Haltestangen. Da die Haltestange rundum geklemmt wird, sorgt dies für maximalen Halt ohne Beschädigungen durch Schraubenspitzen. Es ist ein integriertes, hochwertiges Weitbereichsnetzteil von 85 bis 265 Volt Netzspannung verbaut. Das Lasermodul LDM/QF40 hat dank seiner hohen Qualität und dem integrierten Halter ein nahezu unschlagbares Preis/Leistungsverhältnis.
Anwendungen:
Projektion von langen Linien, Pilotstrahl, Schnittpositionierung, Lagepositionierung, Montagehilfe
Branchen:
Holz • Kunststoff • Stein • Maschinenbau • Metallbau • Messtechnik

Produktdatenblatt

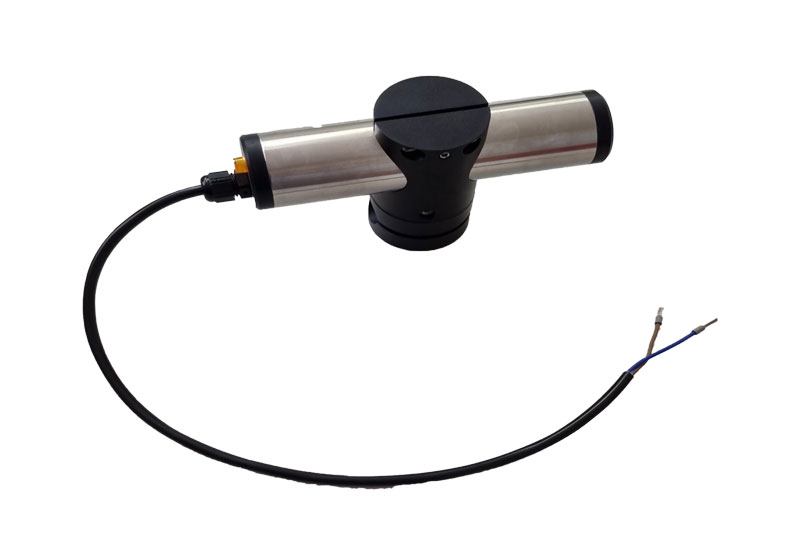

ldm-va 40 laser

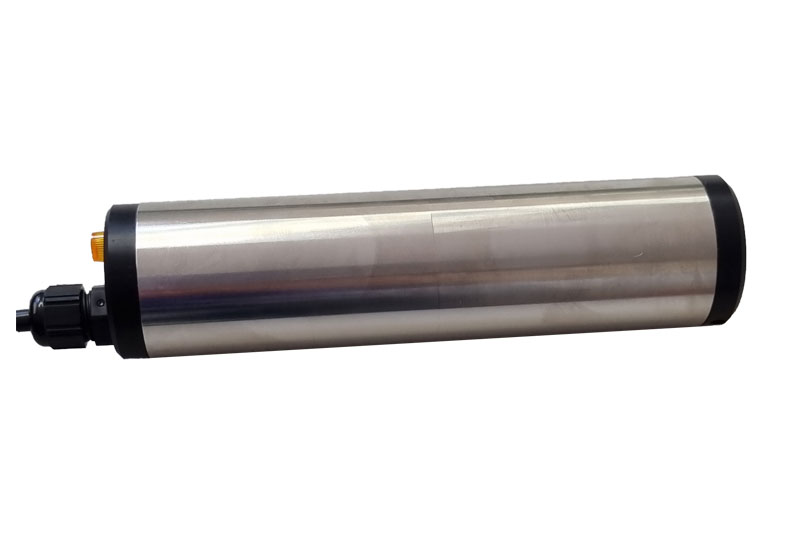

Serie LDM/VA40

Der LDM/VA40 ist unser größtes und leistungsstärkstes Halbleiter – Lasermodul. Trotzdem ist es sehr kompakt und unempfindlich gegenüber Schwingungen und Stößen. Dazu trägt vor allem die spielfreie Verarbeitung im Gehäuseinneren bei. Das robuste Edelstahlgehäuse ist 160 mm lang und
hat einen Durchmesser von 40 mm. Die dicht abschließenden Endkappen bestehen aus eloxiertem Aluminium. Mit einer Ausgangsleistung von bis zu 50 mW zeichnet dieser Linienlaser klare Linien bis 30 m Länge. Der LDM/VA40 wird nicht nur als Strich- oder Punktlaser gebaut, denn auf Kundenwunsch sind auch andere Optiken wie Strichpunkt, Kreis, Kreuz, Fadenkreuz und Knickoptiken (separates Datenblatt) möglich. Die Halter H40-3D-xx machen das Lasermodul dreidimensional beweglich und haben eine Aufnahme für 0 22 mm oder 0 20 mm Haltestangen. Laser und Haltestange werden rundum geklemmt. Dies sorgt für maximalen Halt, ohne Beschädigungen durch Schraubenspitzen zu verursachen. Es ist ein integriertes, hochwertiges Weitbereichsnetzteil von 85 bis 265 Volt Netzspannung verbaut. Der Laser kann aber auch wahlweise mit 24 Volt/DC- Anschluss oder netzunabhängig mit Akkubetrieb geordert werden. (Kundenspezifisch)

Anwendungen:
Projektion von langen Linien, Pilotstrahl, Schnittpositionierung, Lagepositionierung, Montagehilfe
Branchen:
Holz • Kunststoff • Stein • Maschinenbau • Metallbau • Messtechnik

Produktdatenblatt
